主要功能介紹：
GLG4-500系統可用于LED模組、光學元件和電子元件在開發過程中的各個階段的性能評估。這一高度自動化的系統可容納4-7千克、直徑500毫米的被測設備，能在幾分鐘內獲得準確可靠的測量結果。
021-50710257
13331917708(微信同號)
GLG4-500系統可用于LED模組、光學元件和電子元件在開發過程中的各個階段的性能評估。這一高度自動化的系統可容納4-7千克、直徑500毫米的被測設備，能在幾分鐘內獲得準確可靠的測量結果，
對于紫外發光二極管或者其他紫外光源的全光學特性測試，可使用專用的GL RID one UV紫外系統。
根據新的CIE S025/E:2015，應使用測角光譜儀在垂直角度范圍為10°或更?。ńㄗh2.5°）和水平角度范圍為90°或更小（建議22.5°）的情況下測量u'、v'色坐標。角度顏色均勻性值測量為不同方向發射的LED器件的色度（u'，v'）與平均色度（u'a，v'a）的Z大偏差。
該自動光學測角儀是作為通用LED測量解決方案設計的，符合新的CIE S025/E:2015標準，適用于LED模塊、燈具和燈具。它還符合IES LM-79標準的要求。該系統提供美國能源之星和歐洲LED照明生態設計要求所需的數據和報告。

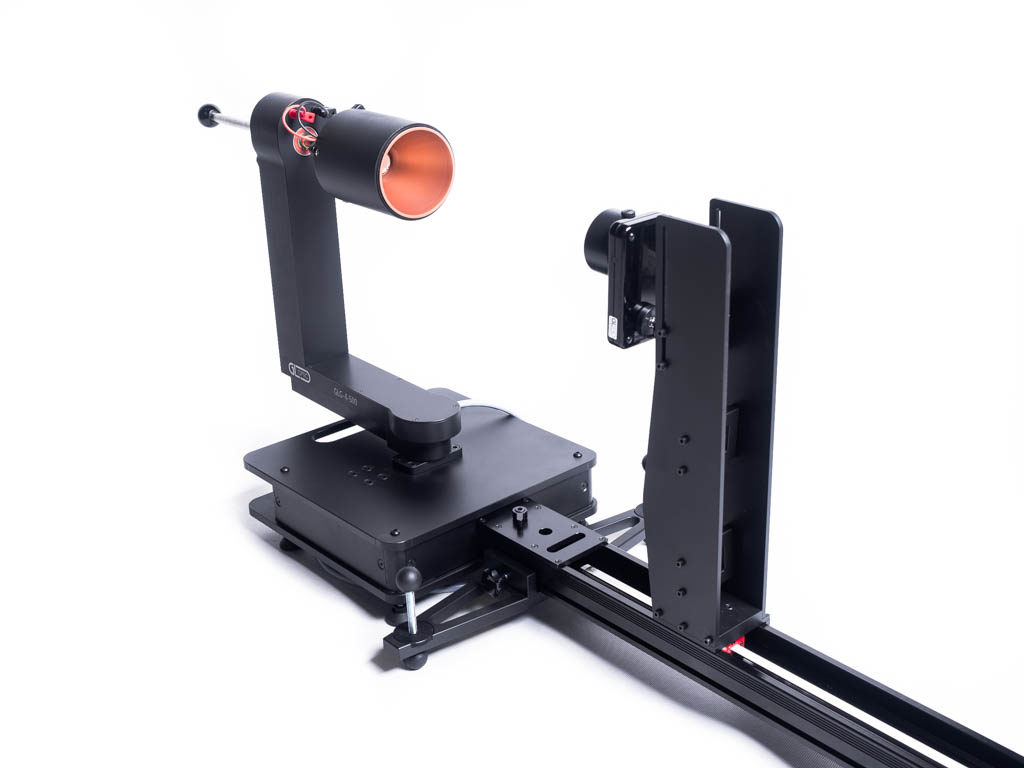

GLG 4-500 gonio旨在為工程師和技術人員提供實用的日常解決方案。系統的即插即用特性簡化了復雜的測量過程。只需將燈安裝在機械板上，與可用的激光對準工具對準，設置參數，即可測量強度分布！系統自動旋轉并測量每個位置的DUT，然后將結果輸出到完全可定制的報告中。
GLG 4-500 gonio配有一個光譜輻射計和一個用戶友好的分析軟件。系統自動生成光強分布圖和光通量以及IES和LTD光度文件。由于我們使用光譜輻射計作為默認探測器，因此光角度會生成所有色度值，如CCT和Duv、CRI和Rf（TM-30 2015）麥克亞當橢圓（MacAdam Ellipses）、角度顏色均勻性等。
系統功能
標準的系統包括

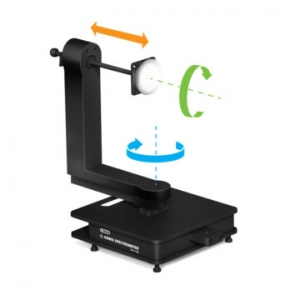

C型γ坐標中的C型光學測角儀
光軸在水平方向
角發光強度測量
光通量測量
EULUMDAT和IES文件生成
可選滑塊
長度為1m或2.5m的專用機械滑塊
具有用于測量儀器的支架
提供1m長的延伸型材
可選功能
Class A級實驗室光度計
電流或電源和功率計
TEC控制或溫度測量
系統的指標參數
光度學參數
光強度分布
極坐標圖
錐圖
光通量
IES和LTD文件格式
中心光束強度
顏色參數
相關色溫（白色LED光源）CCT和Duv
顯色指數（白色LED光源）Ra，CRI，R1***R15，IES TM-30 2015
麥克亞當橢圓
角度顏色均勻性
附加/可選
發光效率[lm / w]
功率因數
溫度
系統規格參數
CIE 型測角儀
帶有水平光軸DUT移動的CIE測角儀型遠場C型； 2軸步進電機；皮帶傳動系統
C軸角度范圍
± 180°
y軸角度范圍
理論值±180°（根據陰影產生的幾何形狀）
角度定位精度
0.1°
C軸重現性
y軸重現性
C軸角速度
Z高45°/s
y軸角速度
DUT光度中心定位
0 to 180 mm（通過手搖曲柄）
光度距離
2.5 m – 7.5 m >= Z大DUT尺寸x (5 to 15) (CIE_S025/E:2015)
DUT 安裝板(面包板)
方形：80 x 80 mm; 多個M6 安裝孔固定
DUTZ大尺寸
≤ 500 mm (直徑或?qū)蔷€)

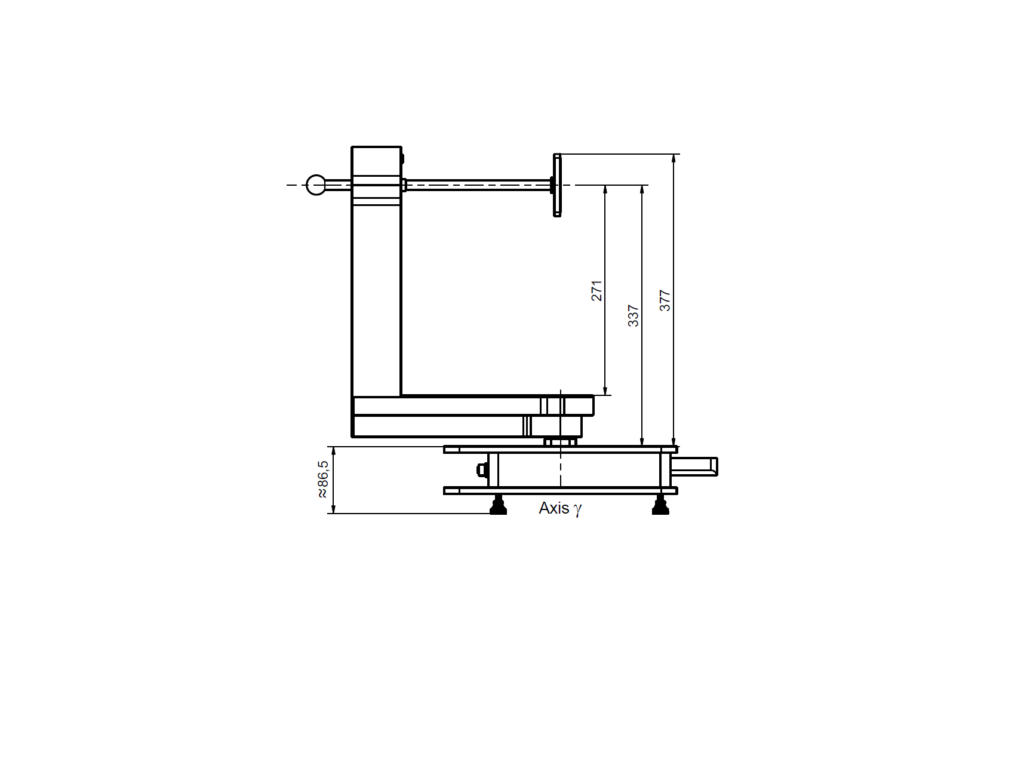

尺寸
530(L) x 300(W) x 470(H)mm

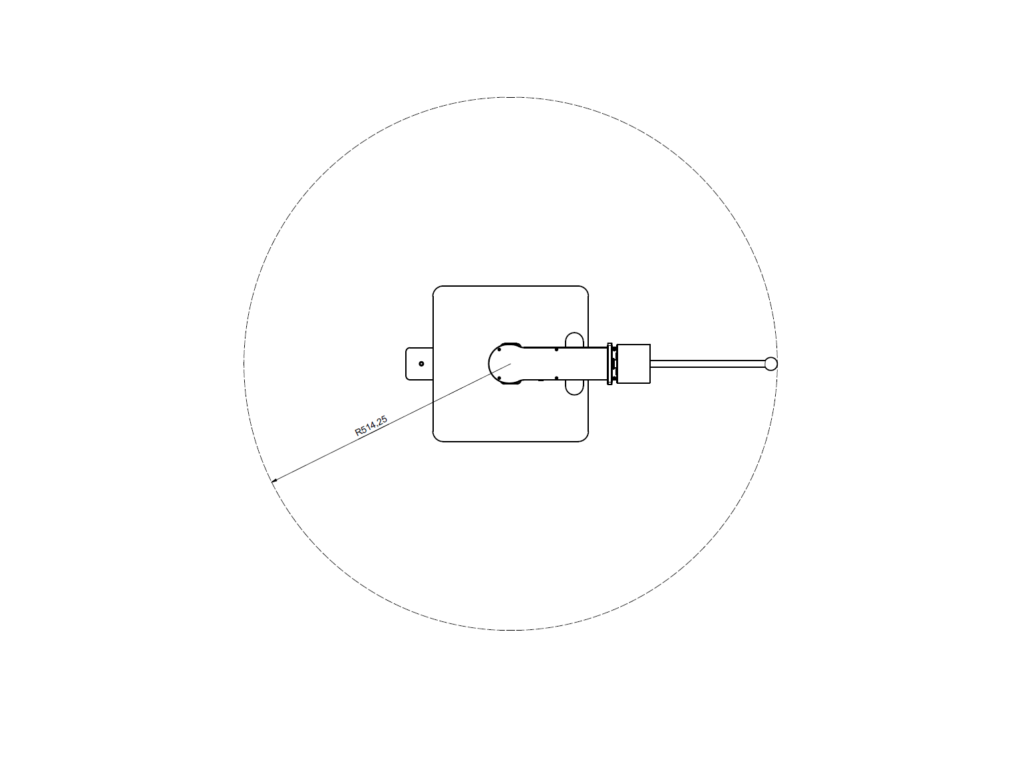

Z大工作占地面積直徑
1100 mm (垂直軸完全伸出時)
Z大負載
4 kg
重量
8 kg
電源連接方式
通過USB A-B連接PC
Z大功耗
110-230 V; 40W
探測器類型
GL Spectis 1.3 LS; GL Spectis 1.0 Touch LS; GL Spectis 1.0 Touch + Flicker; GL Spectis 5.0 Touch;
適用于：
燈具制造商
燈具檢測計量機構
車燈制造商
燈具研發設計師
